平成28年度 III-16

解説

この問題で問われていること

クラス図の関係(継承、集約、コンポジション)の記号と意味を読み取る問題。

解き方

① UMLの記号: 白抜きの三角=継承(汎化)、白抜きのひし形=集約、黒塗りのひし形=コンポジション(全体を消すと部分も消える)
② 画像と画像形式は白抜きひし形 → 集約。①TIFFとJPEGは兄弟で継承関係ではない、③画像処理とJPEG画像は直接つながっていない、⑤ぼかし処理の親は1つだけ
③ ②

正解が正しい理由

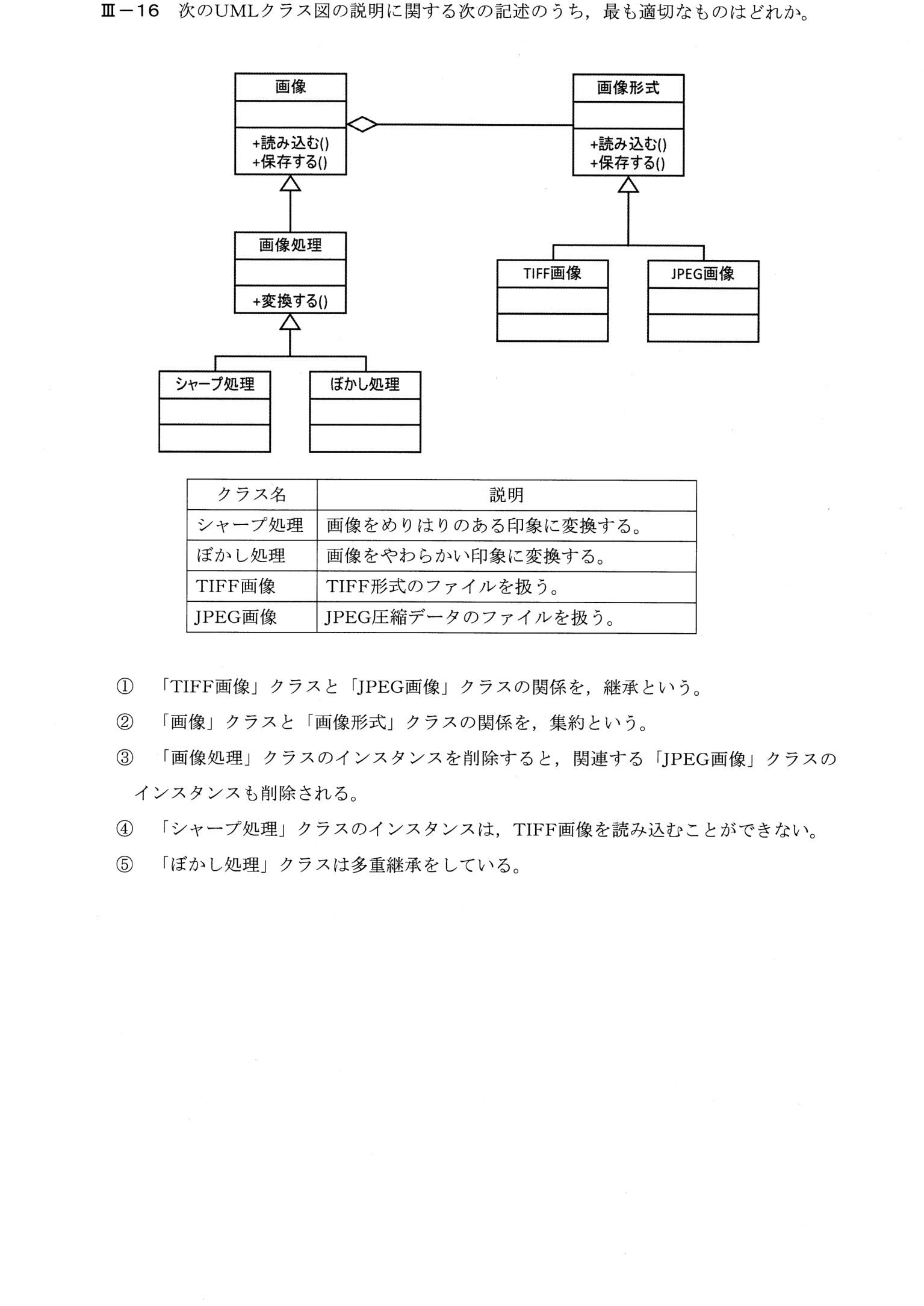

図では、「画像」クラスから「画像形式」クラスへ、白抜きのひし形(◇)で結ばれている。白抜きのひし形は、集約(全体と部分の関係で、部分が独立して存在できる)を表す。したがって、「画像」クラスと「画像形式」クラスの関係を、集約というとする②が最も適切である。

各選択肢について

• ① TIFF画像とJPEG画像は、どちらも画像形式を継承する兄弟(同じ親をもつサブクラス)の関係で、両者の間に継承関係はない。
• ② 白抜きのひし形は、集約を表す。「画像」クラスと「画像形式」クラスの関係を、集約という記述は正しい。これが正答。
• ③ 白抜きのひし形は集約で、コンポジション(黒ひし形、全体が部分の生存期間を管理)ではない。画像処理を削除してもJPEG画像が削除されるとは言えない。
• ④ シャープ処理は画像処理を継承し、画像処理は画像を継承しているため「読み込む」操作が使える。TIFF画像を読み込めないとは言えない。
• ⑤ ぼかし処理は、画像処理のみを継承しており、多重継承(複数の親クラスからの継承)ではない。

覚えるべきポイント

クラス図の記号: 汎化(継承)=白抜き三角、集約=白抜きひし形、コンポジション=黒ひし形。集約は、部分が独立して存在できる関係。
