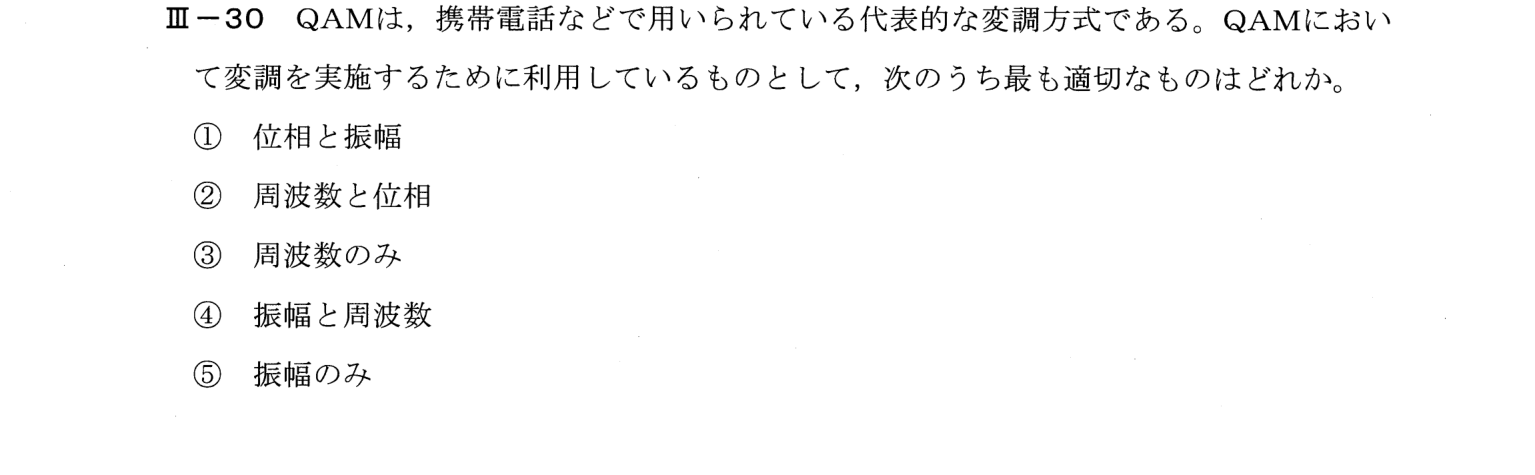

平成28年度 III-30

解説

この問題で問われていること

ディジタル変調方式(ASK、FSK、PSK、QAM)が、搬送波のどの要素を変化させるかを確認する問題。

解き方

① ディジタル変調: ASK=振幅、FSK=周波数、PSK=位相、QAM=振幅と位相の組合せ
② QAMは位相と振幅
③ ①

正解が正しい理由

QAM(Quadrature Amplitude Modulation)は、搬送波の位相と振幅の両方を変化させて、情報を伝送する変調方式である。互いに直交する2つの搬送波(cosとsin)の振幅を、それぞれ変化させることで、多くのビットを1シンボルで送れる(16QAM、64QAMなど)。したがって①が最も適切である。

各選択肢について

• ① QAMは、位相と振幅を利用して変調する方式。これが正答。
• ② 周波数と位相の組合せは、QAMではない。
• ③ 周波数のみを変化させるのは、FSK(周波数偏移変調)。
• ④ 振幅と周波数の組合せは、QAMではない。
• ⑤ 振幅のみを変化させるのは、ASK(振幅偏移変調)。

覚えるべきポイント

ディジタル変調: ASK=振幅、FSK=周波数、PSK=位相、QAM=振幅と位相の組合せ(多値変調)。
