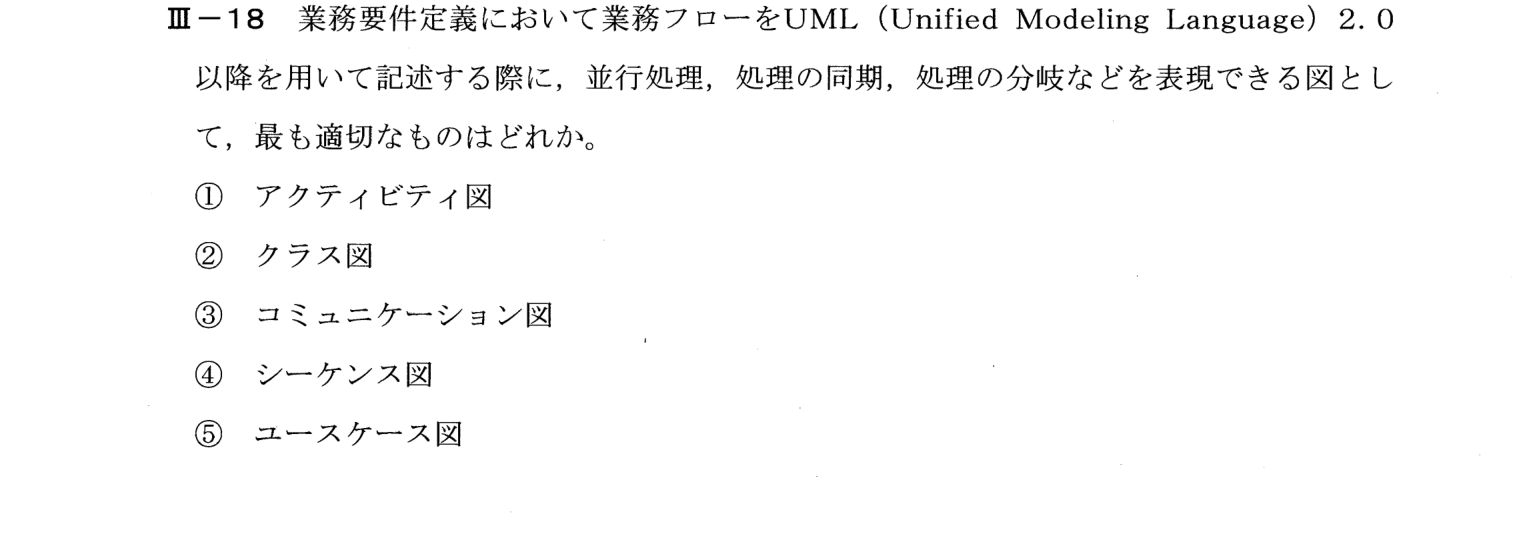

平成30年度 III-18

解説

この問題で問われていること

UMLの各図の用途を区別し、業務フローの記述に適した図を選ぶ問題。

解き方

① UMLの図: アクティビティ図=処理の流れ(分岐・並行・同期)で業務フロー向き、クラス図=構造、シーケンス図・コミュニケーション図=オブジェクト間のメッセージ、ユースケース図=機能と利用者
② 並行処理・同期・分岐を表す業務フローはアクティビティ図
③ ①

正解が正しい理由

アクティビティ図は、処理(アクション)の流れを表す図で、条件による分岐(デシジョン)、並行処理の開始(フォーク)と同期(ジョイン)、繰返しなどを表現できる。業務フローの記述に適している。したがって①が最も適切である。

各選択肢について

• ① アクティビティ図は、並行処理、処理の同期、処理の分岐などを表現でき、業務フローの記述に用いる。これが正答。
• ② クラス図は、クラスの構造と関連を表す静的な構造の図で、処理の流れを表さない。
• ③ コミュニケーション図は、オブジェクト間のメッセージのやり取りを、オブジェクトの関係とともに表す図で、業務フローを表すのに適した図ではない。
• ④ シーケンス図は、オブジェクト間のメッセージのやり取りを、時間順に表す図で、並行処理や同期・分岐の表現は、アクティビティ図ほど適さない。
• ⑤ ユースケース図は、システムの機能と、その利用者(アクター)との関係を表す図で、処理の流れは表さない。

覚えるべきポイント

UMLの図: 構造(クラス図など)、振舞い(アクティビティ図、シーケンス図、ステートマシン図など)。業務フロー=アクティビティ図(スイムレーンで担当を区別できる)。
