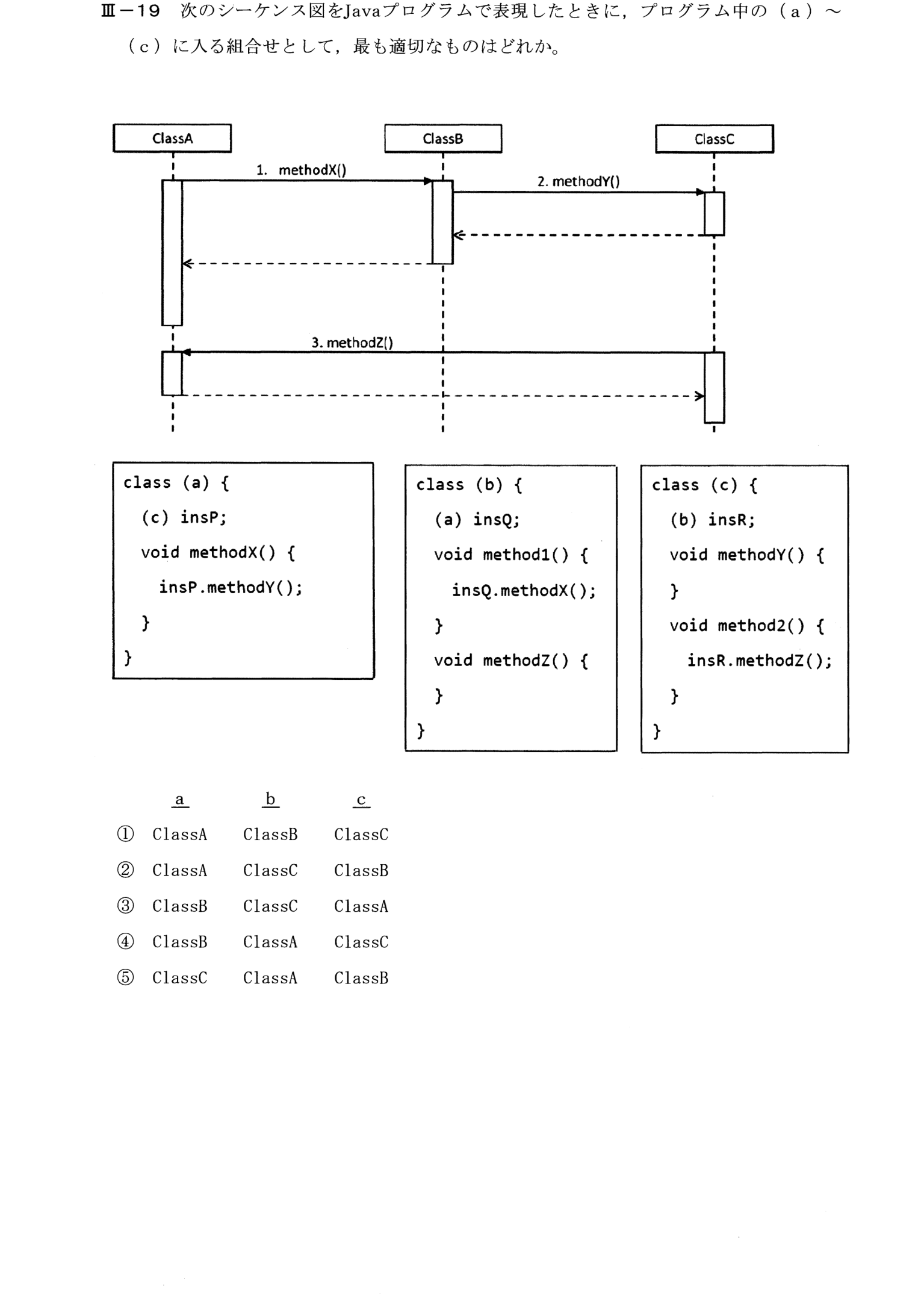

令和元年度 III-19

解説

この問題で問われていること

シーケンス図のメッセージとプログラムのメソッドを対応させ、各クラスを特定する問題。

解き方

① シーケンス図の矢印=送り手のメソッドの中で、受け手のメソッドを呼ぶ。メソッド名で持ち主のクラスを決める
② methodX()を持ち中でmethodY()を呼ぶ(a)=ClassB、method1()でmethodX()を呼びmethodZ()を持つ(b)=ClassA、methodY()を持ちmethodZ()を呼ぶ(c)=ClassC
③ ④

正解が正しい理由

図では、ClassAがClassBのmethodX()を呼び、ClassBがClassCのmethodY()を呼び、その後ClassCがClassAのmethodZ()を呼んでいる。(a)はmethodX()を持ち、その中でmethodY()を呼ぶのでClassB。(b)はmethodX()を呼ぶmethod1()とmethodZ()を持つのでClassA。(c)はmethodY()を持ち、methodZ()を呼ぶmethod2()を持つのでClassC。したがって④が正しい。

各選択肢について

• ① (a)をClassA、(b)をClassBとしている点が誤り。
• ② (a)をClassA、(b)をClassC、(c)をClassBとしている点が誤り。
• ③ (b)をClassC、(c)をClassAとしている点が誤り。
• ④ (a)=ClassB、(b)=ClassA、(c)=ClassCで、これが正答。
• ⑤ (a)をClassC、(c)をClassBとしている点が誤り。

覚えるべきポイント

シーケンス図の矢印の先のクラスがそのメソッドを持ち、矢印の元のクラスがそれを呼び出す処理を持つ。
