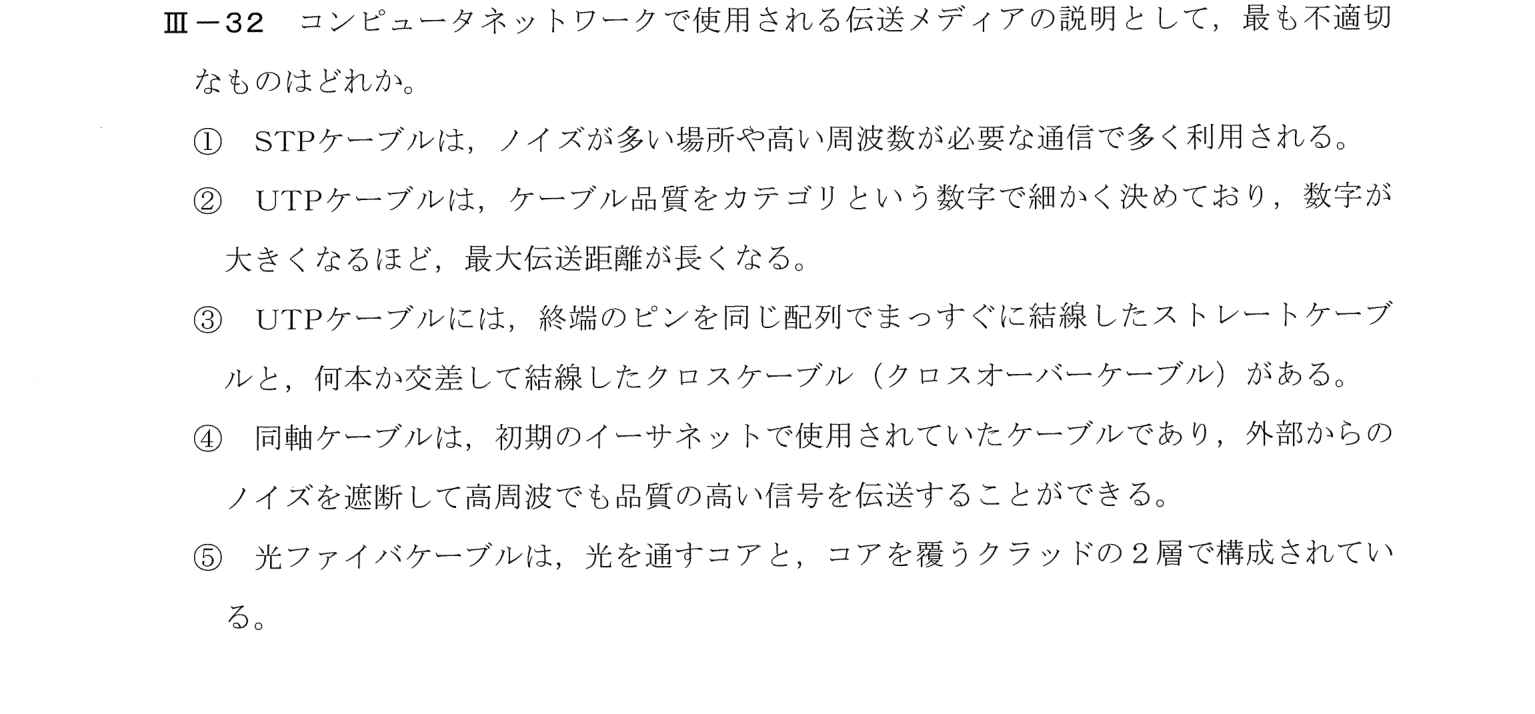

令和2年度 III-32

解説

この問題で問われていること

各種ケーブルの特徴を確認し、誤りのある記述を選ぶ問題。

解き方

① UTPケーブルのカテゴリの数字=対応する速度・周波数の目安。最大伝送距離はカテゴリによらず100m
② ②「数字が大きいほど最大伝送距離が長くなる」が×
③ ②

正解が正しい理由

UTPケーブルのカテゴリの数字は、対応できる伝送帯域(周波数)や通信速度の目安を表す。数字が大きいほど、高速・高周波数に対応するが、イーサネットにおける最大伝送距離は、カテゴリによらず、基本的に100mで、数字が大きいほど長くなるわけではない。したがって②が最も不適切である。

各選択肢について

• ① STPケーブルは、シールドされているため、ノイズが多い場所や、高い周波数が必要な通信で多く利用される。適切。
• ② UTPケーブルのカテゴリの数字が大きいほど、対応する伝送速度・周波数が高くなるが、最大伝送距離が長くなるわけではない。不適切で、これが正答。
• ③ UTPケーブルには、両端を同じ配列で結線したストレートケーブルと、送信・受信の線を交差させて結線したクロスケーブルがある。適切。
• ④ 同軸ケーブルは、初期のイーサネット(10BASE5、10BASE2)で使われ、外部ノイズを遮断して、高周波でも品質の高い信号を伝送できる。適切。
• ⑤ 光ファイバケーブルは、光を通すコアと、コアを覆うクラッドの2層で構成される(外側に保護被覆がある)。適切。

覚えるべきポイント

UTPのカテゴリ(Cat5e、Cat6など)は、帯域・速度の規格。ツイストペアケーブルの最大長は、100mで共通。STPはシールドでノイズに強い。
