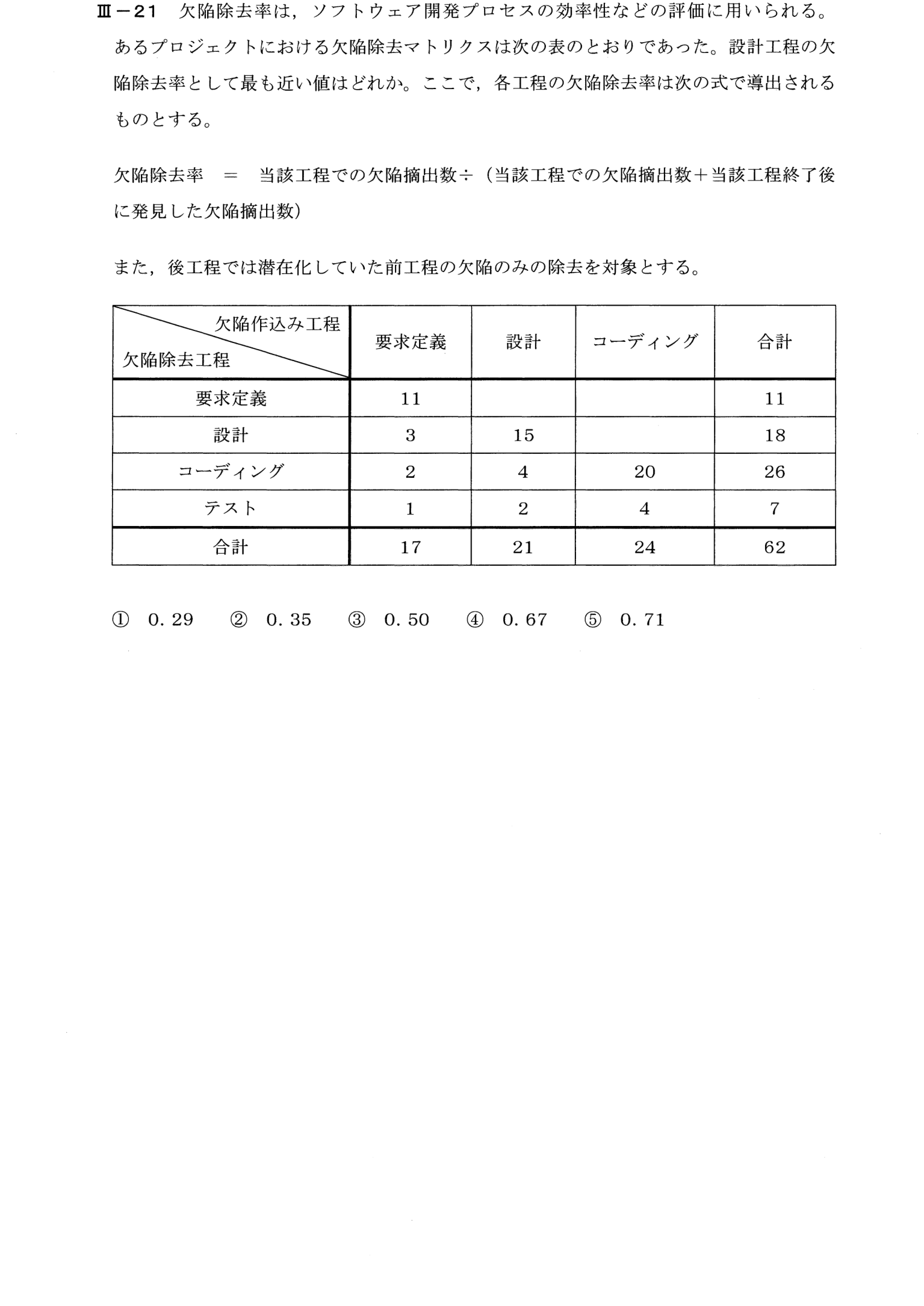

令和3年度 III-21

解説

この問題で問われていること

欠陥除去マトリクスの読み方と、工程ごとの欠陥除去率の計算を問う問題。

解き方

① 欠陥除去率=その工程で見つけた数÷(その工程で見つけた数+後の工程で見つかった、その工程までに作り込まれた欠陥の数)
② 設計で見つけた数: 3+15=18。後の工程で見つかった要求定義・設計の欠陥: コーディング2+4、テスト1+2で9 → 18÷(18+9)≒0.67
③ 0.67(④)

正解が正しい理由

設計工程での欠陥摘出数は、設計の行の合計で、3(要求定義で作り込み)+15(設計で作り込み)=18。設計工程終了後に発見された欠陥は、設計工程の終了時点で、要求定義または設計で作り込まれていて、まだ残っていた欠陥のうち、コーディング以降で見つかったもの。コーディング行:2(要求定義)+4(設計)=6、テスト行:1(要求定義)+2(設計)=3、合計9。したがって欠陥除去率=18/(18+9)=18/27≈0.67となり、④が最も近い。

各選択肢について

• ① 0.29は、設計行以外の数値の組合せで、正しい式で得られない。
• ② 0.35は、分母・分子の取り方(設計で作り込まれた欠陥だけを対象にするなど)を誤った場合の値。
• ③ 0.50は、正しい式で得られる値ではない。
• ④ 18/(18+9)≈0.67で、正しい計算結果。これが正答。
• ⑤ 0.71は、他の工程の除去率(コーディング工程の26/(26+7)=約0.79など)や誤った計算で得られる値で、設計工程の除去率ではない。

覚えるべきポイント

欠陥除去率は、その工程で摘出した欠陥数を、その工程終了時点で存在した欠陥数(その工程で摘出+後工程で摘出)で割る。分母には、その工程の前工程までに作り込まれた欠陥も含める。
