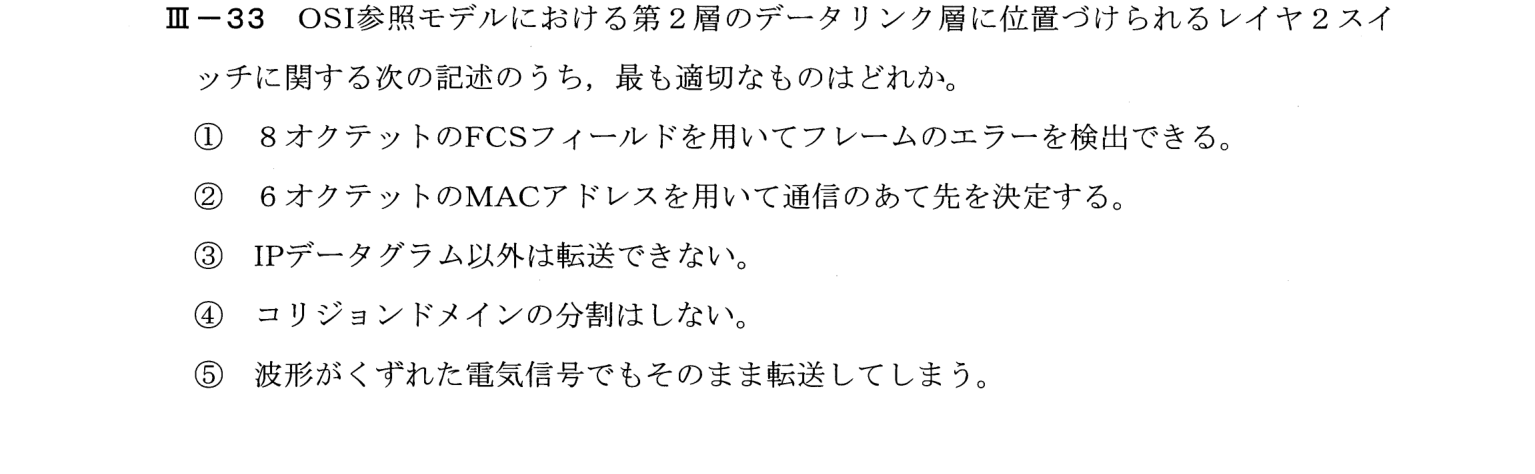

令和4年度 III-33

解説

この問題で問われていること

レイヤ2スイッチの機能と、他の層・機器の機能との違いを問う問題。

解き方

① レイヤ2スイッチ=宛先MACアドレス(6オクテット=48ビット)で転送先を決める。ポートごとにコリジョンドメインを分け、フレームを受け取って検査してから転送する
② ①FCSは4オクテット、③IP以外も転送できる、④コリジョンドメインは分割する、⑤はリピータハブの動作
③ ②

正解が正しい理由

レイヤ2スイッチは、受信したイーサネットフレームの宛先MACアドレス(6オクテット=48ビット)を見て、転送先ポートを決定する。したがって②が最も適切である。

各選択肢について

• ① イーサネットフレームのFCS(フレームチェックシーケンス)は、4オクテット(32ビットCRC)であり、8オクテットではない。
• ② 6オクテットのMACアドレスを用いて、通信のあて先を決めるのは、レイヤ2スイッチの機能で、適切。これが正答。
• ③ レイヤ2スイッチは、上位のプロトコルに依存せず、IPデータグラム以外のフレームも転送できる。
• ④ スイッチはポートごとにコリジョンドメインを分割する(ハブとの違い)。分割しないとするのは誤り。
• ⑤ 波形がくずれた電気信号をそのまま転送するのは、レイヤ1のリピータハブ。スイッチはフレームを受信して、検査した上で転送する。

覚えるべきポイント

レイヤ2スイッチは、MACアドレス学習テーブルでフレームを転送し、ポートごとにコリジョンドメインを分割する。ブロードキャストドメインは分割しない(VLANで分割)。
