令和5年度 III-16

解説

この問題で問われていること

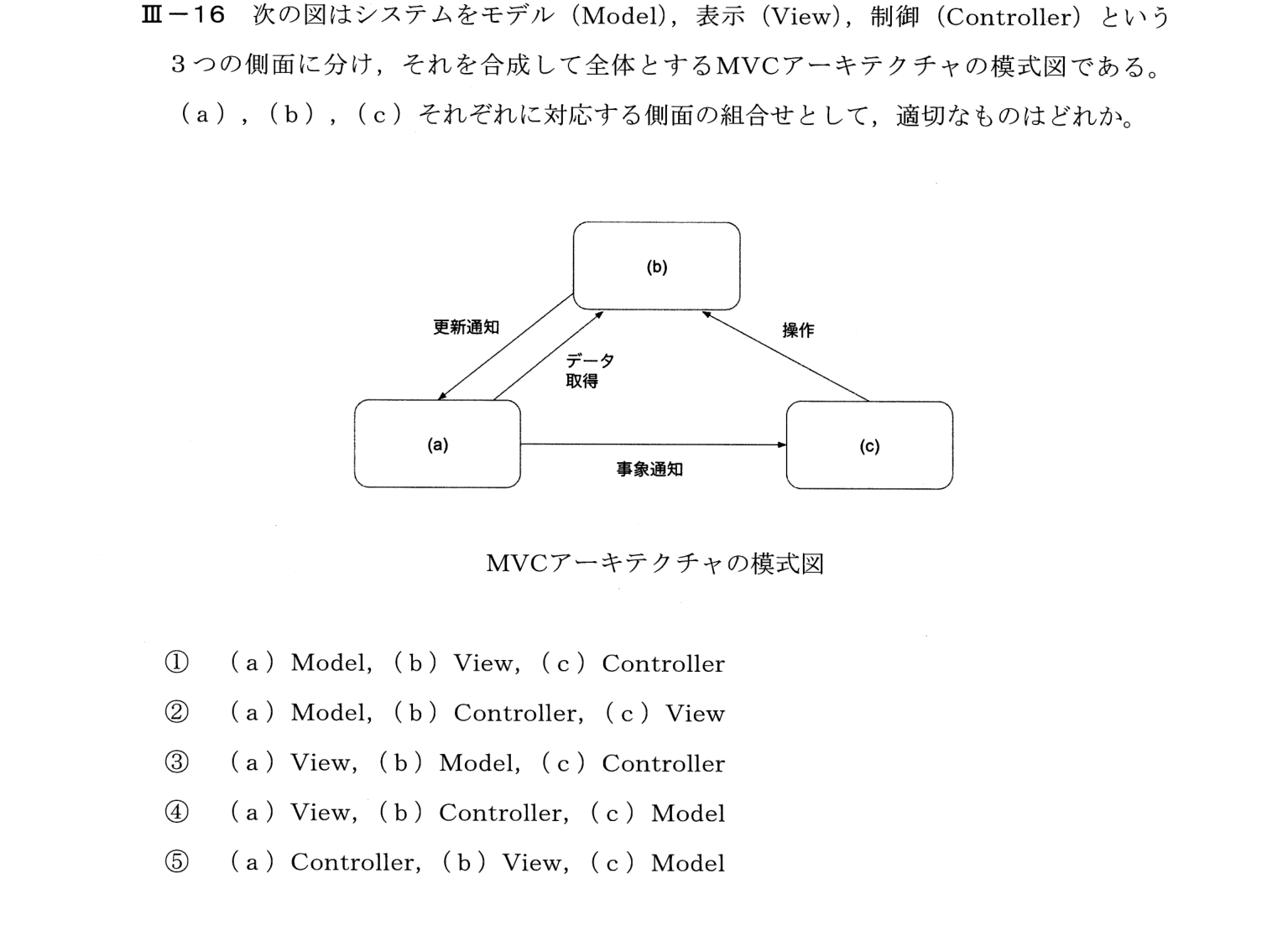

MVCアーキテクチャの3要素と、要素間のメッセージから、図の対応を決める問題。

解き方

① MVC: Modelは変化をViewに通知し、Viewはデータを取りに行って表示。利用者の操作はViewからControllerへ事象として伝わり、ControllerがModelを操作する
② 更新通知を出し操作を受ける(b)=Model、データを取りに行き事象を通知する(a)=View、Modelを操作する(c)=Controller
③ ③

正解が正しい理由

MVCでは、Model(データと業務ロジック)が変化するとView(表示)へ更新を通知し、Viewは必要なデータをModelから取得して表示する。利用者の操作(入力)は、ViewからController(制御)に事象として通知され、ControllerがModelを操作する。図では、(b)から(a)へ「更新通知」が出て、(a)から(b)へ「データ取得」があるので、(b)=Model、(a)=View。(a)から(c)へ「事象通知」が出て、(c)から(b)へ「操作」があるので、(c)=Controllerである。したがって(a)=View、(b)=Model、(c)=Controllerの③が正しい。

各選択肢について

• ① (a)をModel、(b)をViewとしており、更新通知を出す(b)がModelである点に反する。
• ② (b)をController、(c)をViewとしており、操作を受ける(b)はModelである点に反する。
• ③ (a)=View、(b)=Model、(c)=Controllerで、図の矢印の意味と一致し、これが正答。
• ④ (b)をController、(c)をModelとしており、誤り。
• ⑤ (a)をController、(b)をView、(c)をModelとしており、誤り。

覚えるべきポイント

MVC: Controllerがユーザー操作を受けてModelを更新し、Modelは変更をViewへ通知し、ViewはModelからデータを取得して表示する。ViewはユーザーイベントをControllerに伝える。
