令和5年度 III-25

解説

この問題で問われていること

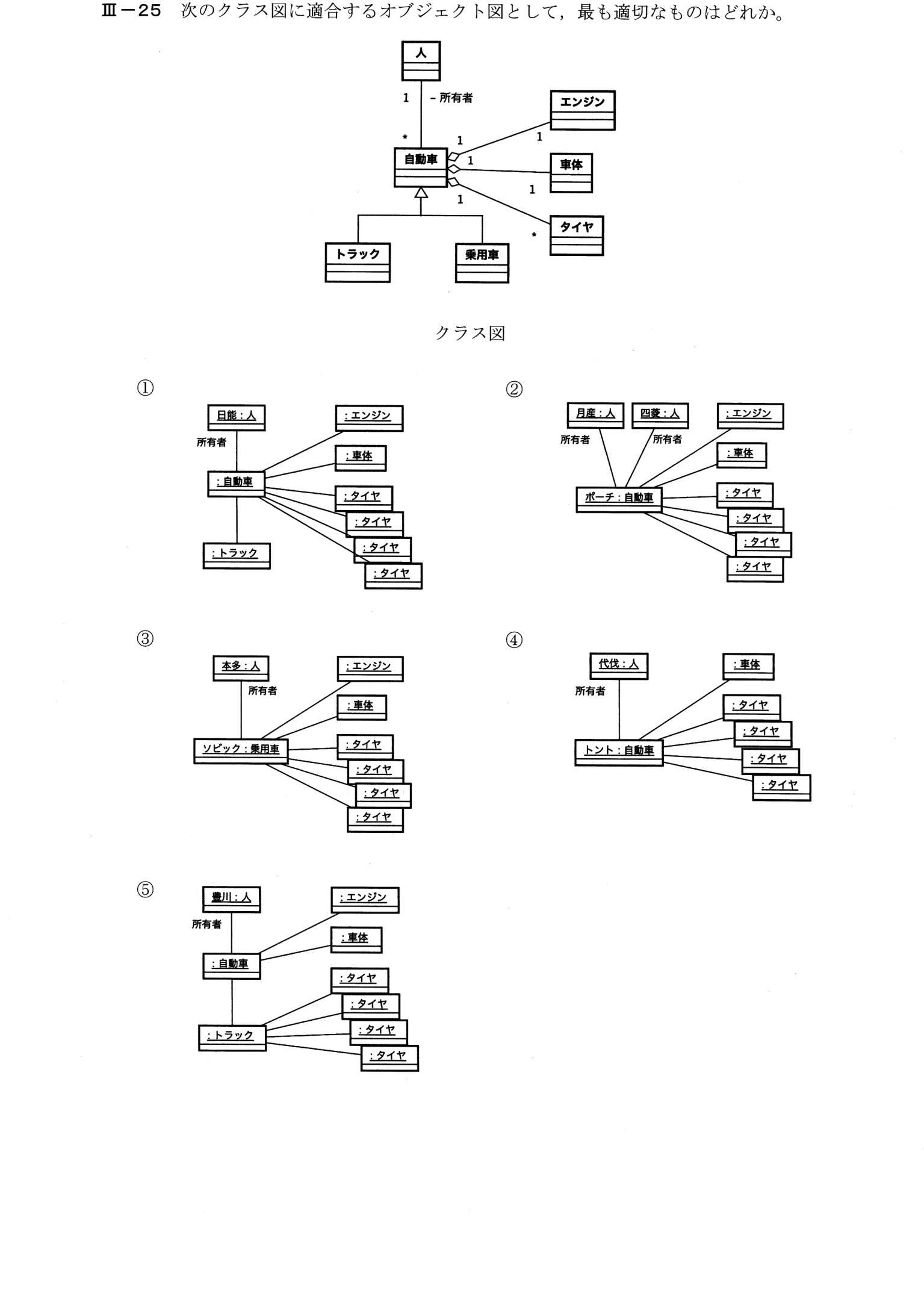

クラス図の関連・多重度・汎化に適合するオブジェクト図を選ぶ問題。

解き方

① オブジェクト図は多重度を守る: 自動車1台に所有者1人、エンジン1、車体1、タイヤ複数。トラック・乗用車は自動車の一種(汎化)なので、別のオブジェクトとしてつなげない
② ①⑤は自動車とトラックを別のオブジェクトにしている、②は所有者が2人、④はエンジンがない
③ ③

正解が正しい理由

クラス図では、「自動車」は「人」の1人の所有者に所有され(人1、自動車*)、「エンジン」を1つ、「車体」を1つ、「タイヤ」を複数(*)もつ(集約)。「トラック」と「乗用車」は、「自動車」の子クラス(汎化)で、オブジェクトは、トラックか乗用車のどちらかのインスタンスとして存在する。③は、所有者(本多:人)が1人、「ソビック:乗用車」が、エンジン1、車体1、タイヤ4つと関連しており、クラス図に適合する。

各選択肢について

• ① 「:自動車」と「:トラック」を別々のオブジェクトとして関連付けており、汎化(is-a)の関係を、関連として誤って表現している。
• ② 1台の自動車に、所有者が2人(月産、四菱)いて、自動車側の所有者の多重度1に反する。
• ③ 所有者1人、乗用車のオブジェクトが、エンジン1、車体1、タイヤ4と関連しており、クラス図に適合する。これが正答。
• ④ エンジンがなく、エンジンの多重度1に反する。
• ⑤ 「:自動車」と「:トラック」を別オブジェクトとして関連付けており、汎化の関係の表現として不適切。

覚えるべきポイント

オブジェクト図は、クラス図の多重度・関連を満たすインスタンスの例。汎化(継承)は、オブジェクト間の関連ではなく、子クラスのインスタンスが親クラスの関連を引き継ぐことで表す。
