令和7年度 III-25

解説

この問題で問われていること

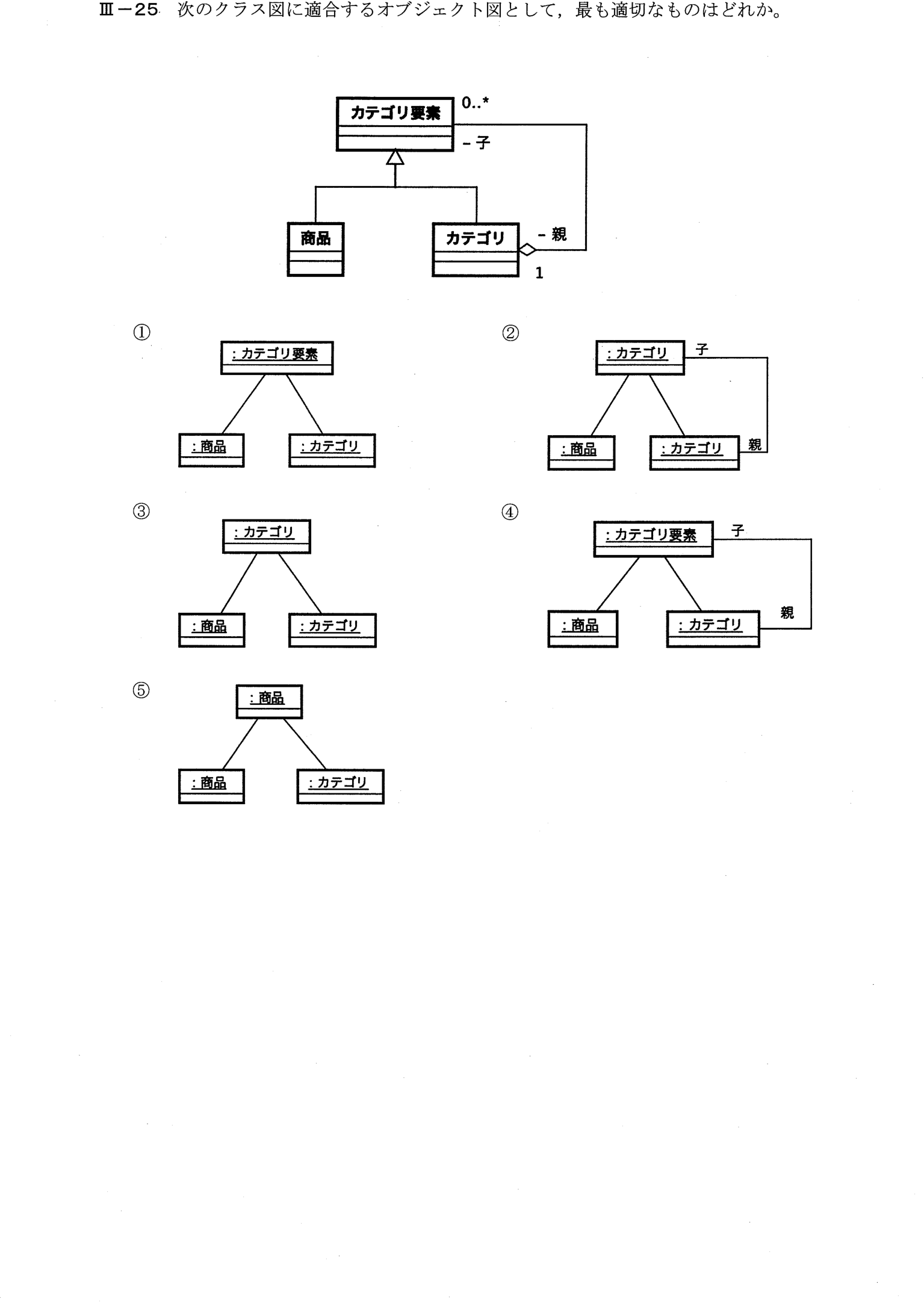

自己集約を持つクラス図(Compositeパターン)に適合するオブジェクト図を選ぶ問題。

解き方

① オブジェクト図の各オブジェクトは、実際に作られる具体的なクラスのもの。子を持てる(親になれる)のは集約のひし形が付いた「カテゴリ」だけ
② 上の親オブジェクトは:カテゴリ → ②③。②は下の:カテゴリが上の:カテゴリの「親」になる逆向きのリンクがあり、親子が循環する
③ ③

正解が正しい理由

クラス図では、「カテゴリ要素」が汎化の親クラスで、「商品」と「カテゴリ」がその子クラスである。「カテゴリ」は、集約(白ひし形)で、複数(0..*)の「カテゴリ要素」を子として持ち、各「カテゴリ要素」の親は1つの「カテゴリ」である。「カテゴリ要素」は抽象的な上位クラスであり、そのインスタンスそのものは作られず、実際のオブジェクトは「商品」か「カテゴリ」のインスタンスとなる。したがって、親となる「:カテゴリ」オブジェクトが、子として「:商品」と「:カテゴリ」オブジェクトを持つ③が適合する。

各選択肢について

• ① 「:カテゴリ要素」という、抽象的な上位クラスのインスタンスが親になっている点が不適切。親になれるのはカテゴリである。
• ② 親子のリンクが二重に描かれており(通常のリンクと、子・親のリンク)、クラス図のとおりの単純な木構造とは合わない。
• ③ 親となる「:カテゴリ」が、子として「:商品」と「:カテゴリ」を持つ形で、クラス図に適合する。これが正答。
• ④ 「:カテゴリ要素」という抽象的な上位クラスのインスタンスがあり、不適切。
• ⑤ 「:商品」が子を持つ形になっているが、子を持てるのは「カテゴリ」のみであり不適切。

覚えるべきポイント

Compositeパターンでは、共通の親クラス(カテゴリ要素)から、葉(商品)と合成物(カテゴリ)を派生させ、合成物が子(0..*)を持つ再帰的な木構造を作る。オブジェクト図の親は、子を持てる合成物(カテゴリ)のインスタンスである。
