平成27年度 III-9

解説

この問題で問われていること

ユースケース間の包含(include)と拡張(extend)の関係の意味を読み取る問題。

解き方

① <<include>>=共通の振舞いを別のユースケースに切り出し、呼ぶ側に必ず含める。<<extend>>=拡張点で条件により別のユースケースが振舞いを追加する(矢印は拡張する側から基底へ)
② AとCがDをincludeしている → DはA・Cの共通部分。BはAの拡張点Xで振舞いを追加する側
③ ⑤

正解が正しい理由

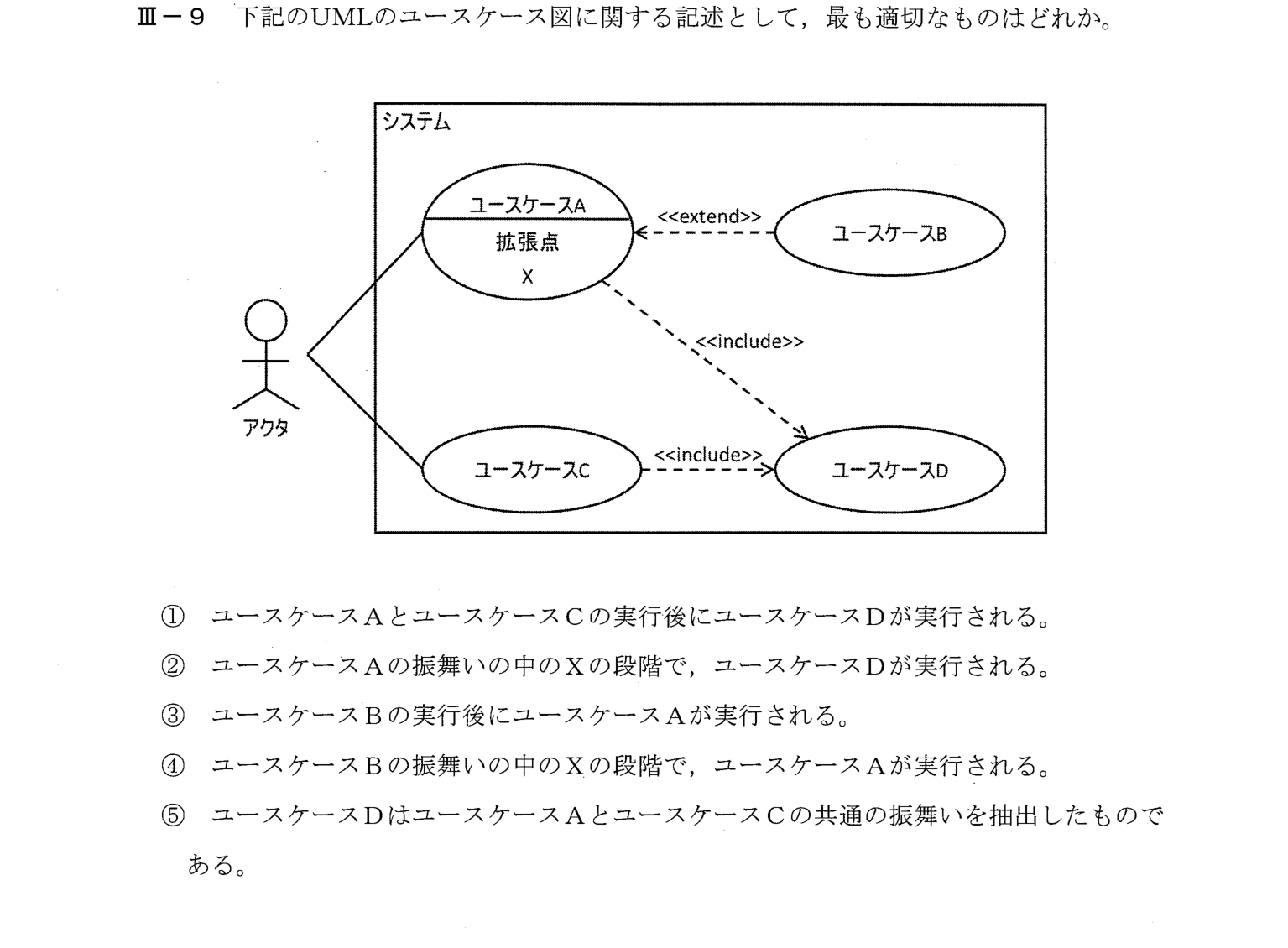

図では、ユースケースAとCが、それぞれ<<include>>でユースケースDを包含している。包含関係では、共通の振舞いを、別のユースケースとして切り出し、複数のユースケースから、それを含める形になる。したがって、ユースケースDは、AとCの共通の振舞いを抽出したものであり、⑤が最も適切である。

各選択肢について

• ① AとCが、Dを包含する関係で、Dは、AとCの実行の中で(必要なとき)実行される。「実行後にDが実行される」という順序を表す図ではない。
• ② 拡張点Xは、extendの関係で、ユースケースBが、Aの振舞いを拡張する位置を示す。Dがincludeされるのは、Xの段階ではない。
• ③ ユースケースBは、Aをextendするもので、Aの実行の途中の拡張点Xで、Bが実行される(BがAを拡張する)。Bの実行後にAが実行されるわけではない。
• ④ 拡張点Xは、Aにあり、Bの振舞いの中のXの段階で、Aが実行されるのではない。
• ⑤ AとCが、Dをincludeしており、DはAとCの共通の振舞いの抽出である。これが正答。

覚えるべきポイント

<<include>>=基底ユースケースが、必ず別のユースケースを含む(共通部分の切り出し)。<<extend>>=拡張点で、条件により、別のユースケースが基底の振舞いを拡張する(矢印はextendする側から基底へ)。
