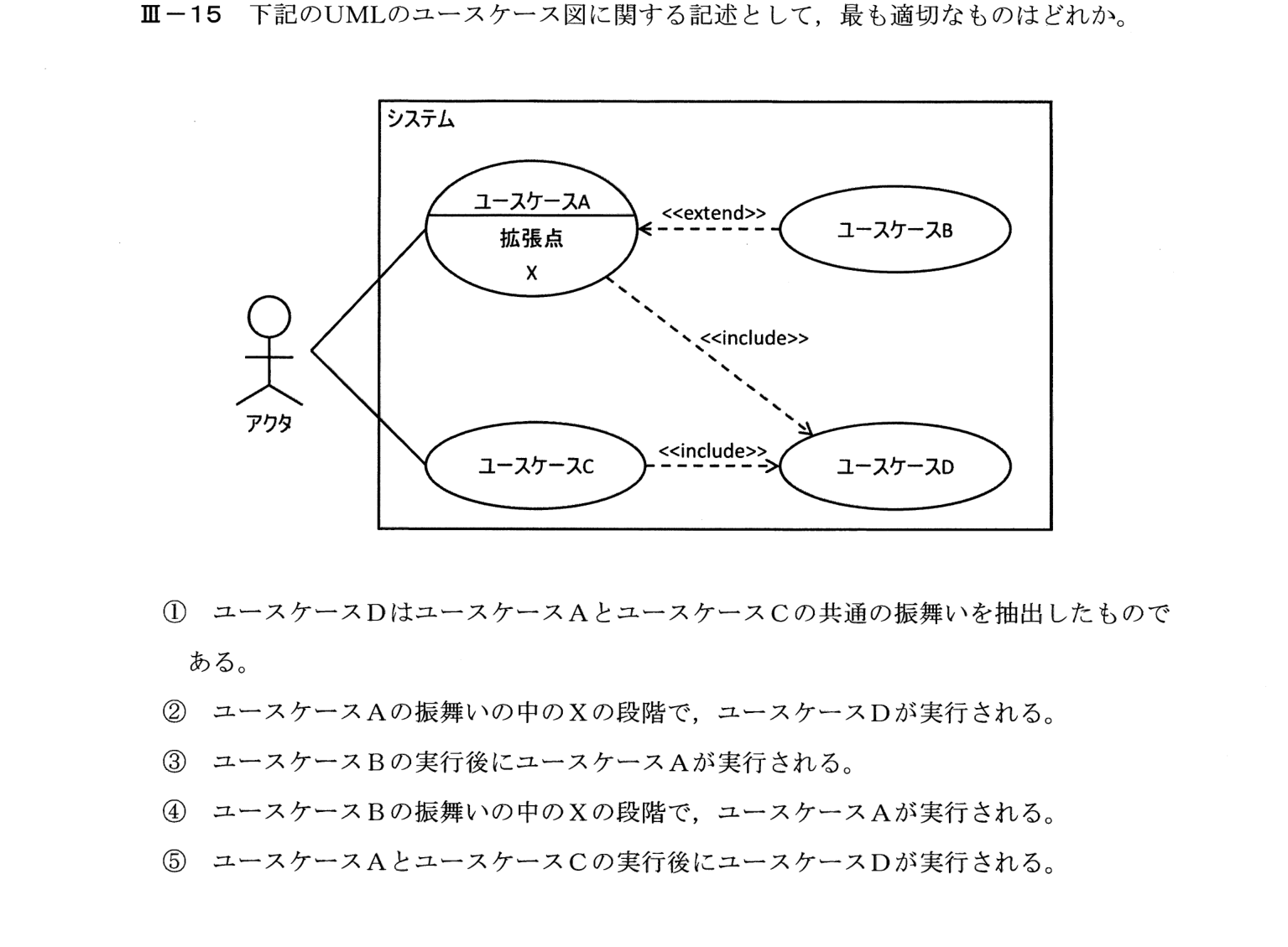

令和元年度(再試験) III-15

解説

この問題で問われていること

ユースケース間の包含(include)と拡張(extend)の関係の意味を読み取る問題。

解き方

① <<include>>=共通の振舞いを切り出し、元のユースケースが必ず含む。<<extend>>=矢印の元(B)が、矢印の先(A)の拡張点Xで振舞いを付け足す
② AとCの両方がDをincludeしている → DはAとCの共通部分。②Dはinclude(拡張点Xとは無関係)、③④Bの拡張の説明が逆、⑤順番を表す図ではない
③ ①

正解が正しい理由

図では、ユースケースAとCが、それぞれ<<include>>でユースケースDを包含している。包含関係では、共通の振舞いを、別のユースケースとして切り出し、複数のユースケースから、それを含める形になる。したがって、ユースケースDは、AとCの共通の振舞いを抽出したものであり、①が最も適切である。

各選択肢について

• ① AとCが、Dをincludeしており、DはAとCの共通の振舞いの抽出である。これが正答。
• ② 拡張点Xは、extendの関係で、ユースケースBが、Aの拡張点Xで、Aの振舞いを拡張する位置を示す。Dがincludeされるのは、Xの段階ではない。
• ③ ユースケースBは、Aをextendするもので、Aの実行の途中の拡張点Xで、Bが実行される(BがAを拡張する)。Bの実行後にAが実行されるわけではない。
• ④ 拡張点Xは、Aにあり、Bの振舞いの中のXの段階で、Aが実行されるのではない。
• ⑤ A、Cが、Dを包含する関係で、Dは、AとCの実行の中で(必要なとき)実行される。「実行後にDが実行される」という順序を表す図ではない。

覚えるべきポイント

<<include>>=基底ユースケースが、必ず別のユースケースを含む(共通部分の切り出し)。<<extend>>=拡張点で、条件により、別のユースケースが基底の振舞いを拡張する(矢印はextendする側から基底へ)。
