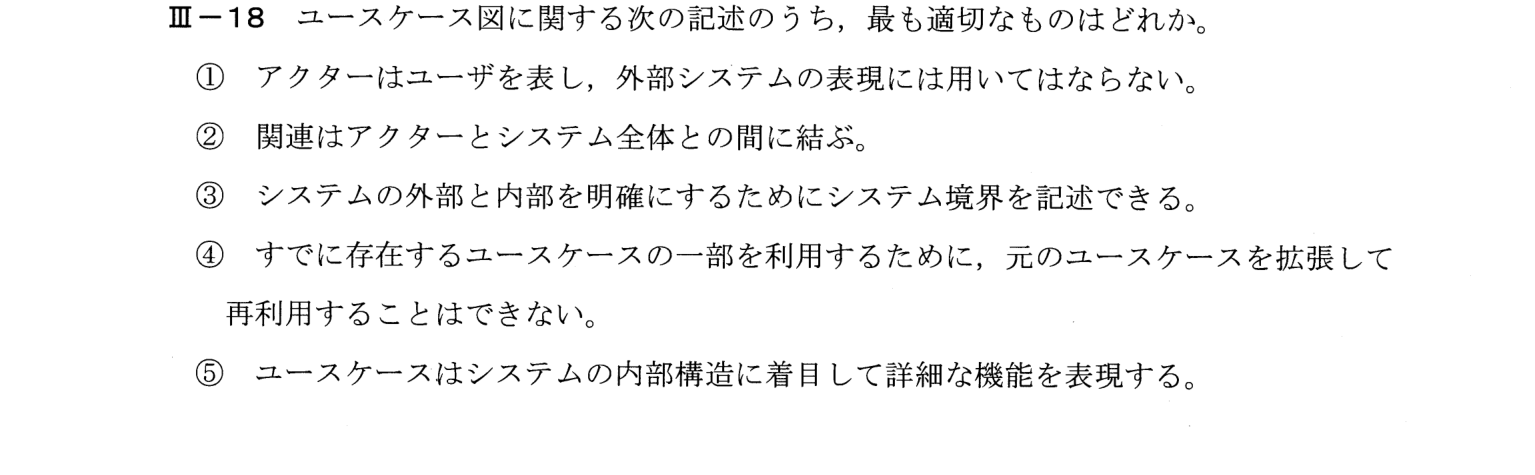

平成28年度 III-18

解説

この問題で問われていること

ユースケース図の構成要素(アクター、ユースケース、システム境界、関連、包含・拡張)を確認する問題。

解き方

① ユースケース図: アクター=外部の人・外部システム、関連はアクターと個々のユースケースを結ぶ、システム境界の枠で内と外を分ける、include/extendで再利用できる、外から見た機能を表す
② ①外部システムもアクター、②関連の相手はユースケース、④拡張で再利用できる、⑤内部構造ではなく外から見た機能
③ ③

正解が正しい理由

ユースケース図では、システム境界(四角の枠)を使って、システムの内部(ユースケース)と外部(アクター)を、区別して表す。したがって③が最も適切である。

各選択肢について

• ① アクターは、ユーザだけでなく、外部システムや外部機器などの、システムの外側でシステムと相互作用するものを表すことができる。
• ② 関連は、アクターと、システム全体との間ではなく、アクターと、個々のユースケースとの間に結ぶ。
• ③ システム境界を記述して、システムの外部と内部を明確にできる。これが正答。
• ④ すでに存在するユースケースの一部を利用するために、元のユースケースを拡張(extend)して、再利用することはできる。「できない」は誤り。
• ⑤ ユースケースは、システムの外部から見た機能(利用者の視点)を表すもので、内部構造に着目した詳細な機能を表現するものではない。

覚えるべきポイント

ユースケース図は、アクター(システム外部)、ユースケース(システムが提供する機能)、システム境界、関連、include/extend/汎化の関係で構成される。
