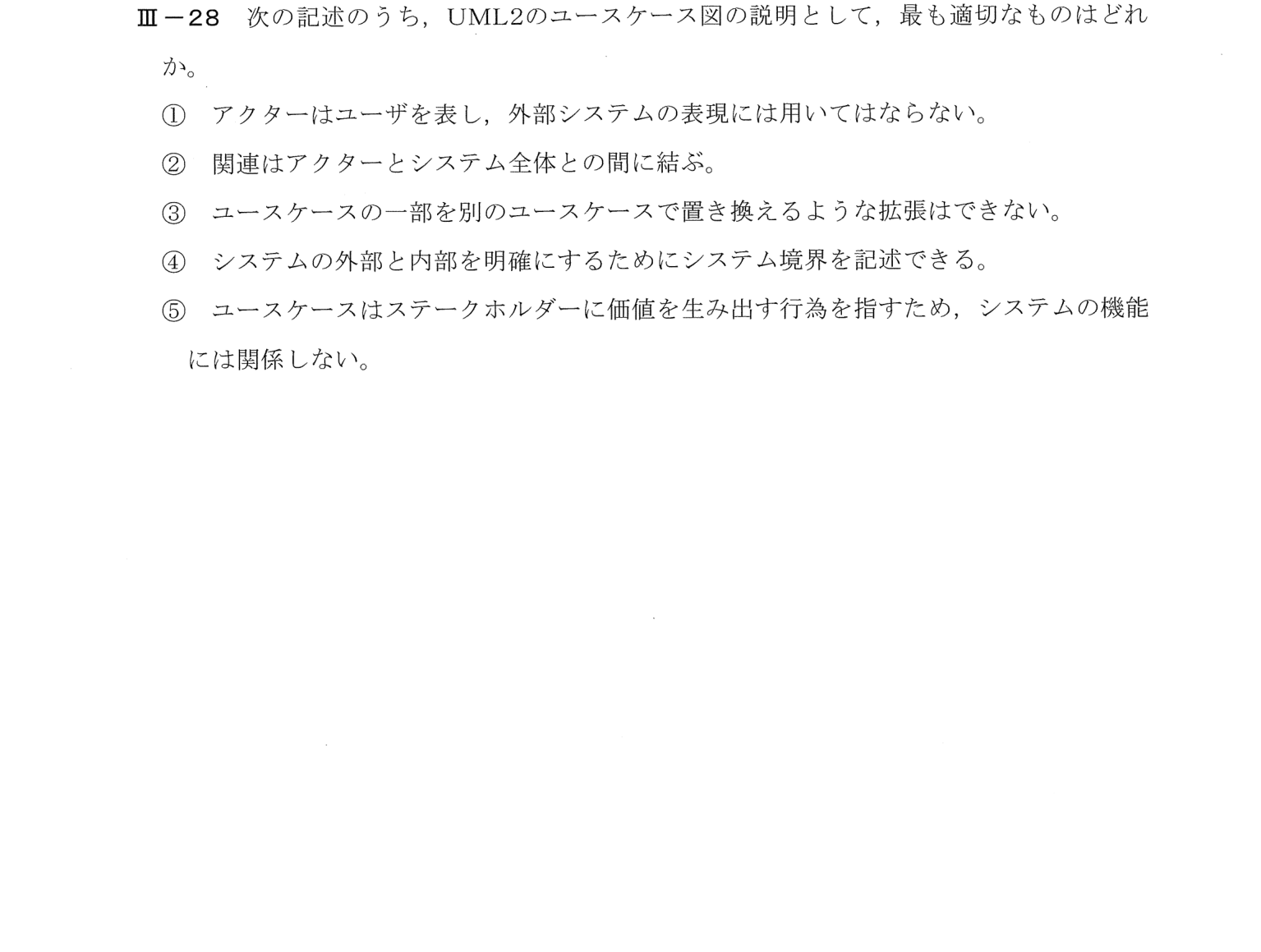

令和2年度 III-28

解説

この問題で問われていること

ユースケース図の構成要素(アクター、ユースケース、システム境界、関連、包含・拡張)を確認する問題。

解き方

① ユースケース図の基本: アクター=システムの外にいる人や外部システム、関連はアクターと各ユースケースを結ぶ、include・extendで分割・拡張できる、システム境界の枠で内と外を分ける
② ①外部システムもアクターにできる、②関連の相手は個々のユースケース、③拡張(extend)はできる、⑤ユースケースはシステムの機能
③ ④

正解が正しい理由

ユースケース図では、システム境界(四角の枠)を使って、システムの内部(ユースケース)と外部(アクター)を、区別して表す。したがって④が最も適切である。

各選択肢について

• ① アクターは、ユーザだけでなく、外部システムや外部機器などの、システムの外側でシステムと相互作用するものを表すことができる。
• ② 関連は、アクターと、システム全体との間ではなく、アクターと、個々のユースケースとの間に結ぶ。
• ③ ユースケースは拡張(extend)関係により、あるユースケースの一部を別のユースケースで拡張できる(「置き換える」は不正確だが拡張自体は可能)。「拡張はできない」は誤り。
• ④ システム境界を記述することで、システムの内部と外部を明確にできる。これが正答。
• ⑤ ユースケースは、ステークホルダーに価値をもたらす、システムの機能(振舞い)を表すもので、システムの機能に関係しないとするのは誤り。

覚えるべきポイント

ユースケース図は、アクター(システム外部)、ユースケース(システムが提供する機能)、システム境界、関連、include/extend/汎化の関係で構成される。
