令和7年度 III-24

解説

この問題で問われていること

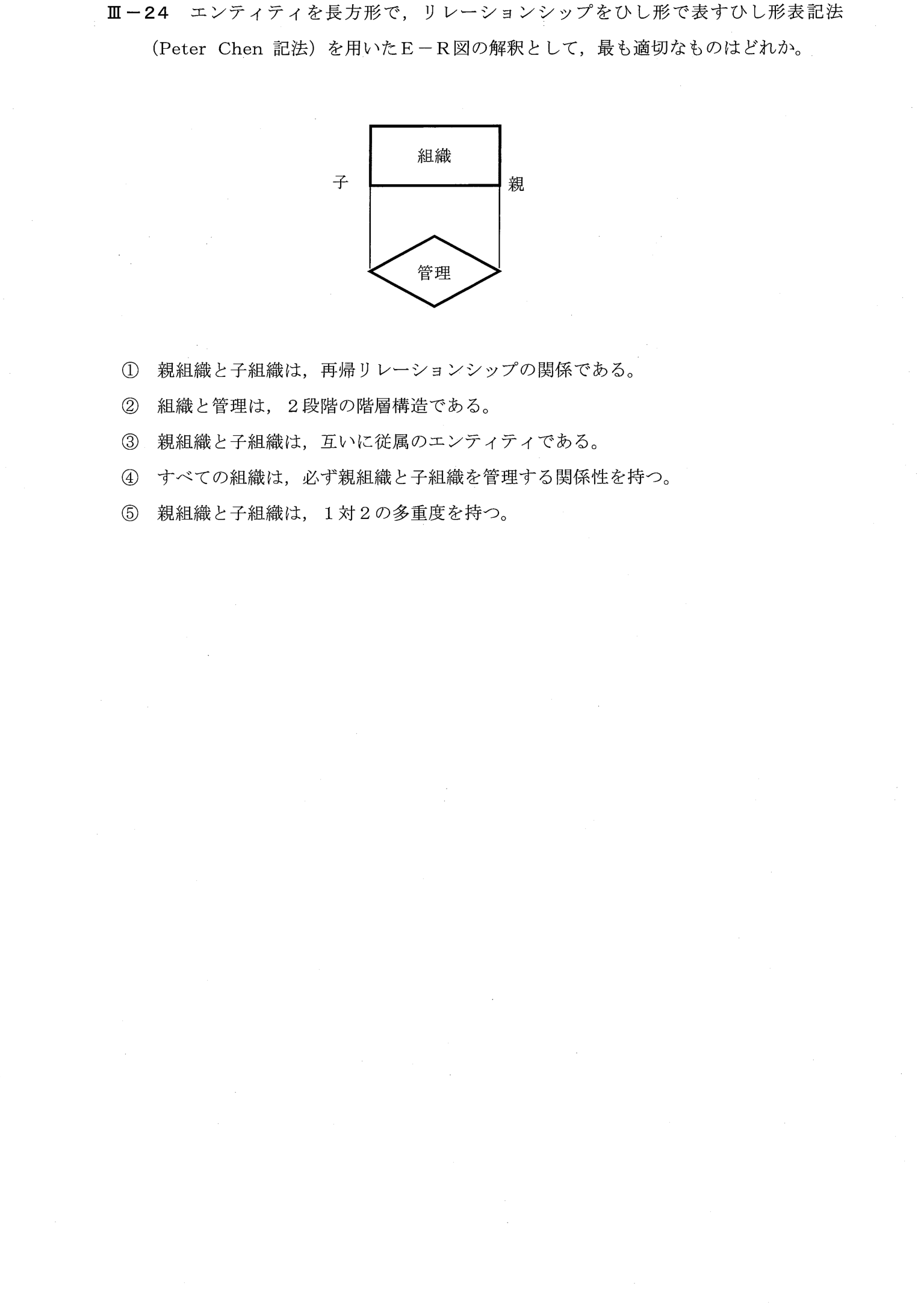

自己参照のE-R図の解釈を選ぶ問題。

解き方

① 同じエンティティ同士をつなぐリレーションシップ=再帰(自己参照)リレーションシップ。役割名(親・子)でどちら側かを区別する
② 図は「組織」1つが「管理」に親・子の両方の役割でつながっている
③ ①

正解が正しい理由

図では、1つのエンティティ「組織」が、リレーションシップ「管理」に対して、「親」と「子」という2つの役割で接続されている。同じエンティティ同士の間に成立するリレーションシップは、再帰(自己参照)リレーションシップと呼ばれ、この図は、親組織と子組織(同じ「組織」エンティティの異なるインスタンス)の間の管理関係を表している。したがって①が最も適切である。

各選択肢について

• ① 親組織と子組織は、同じエンティティ「組織」間の再帰リレーションシップの関係であり、適切。これが正答。
• ② 「管理」は、階層構造の段階を示すものではなく、リレーションシップであるので、組織と管理を2段階の階層構造とするのは誤り。
• ③ 従属エンティティ(弱エンティティ)は、他のエンティティなしには識別できないエンティティである。親組織と子組織は同じエンティティ「組織」のインスタンスで、互いに従属の関係ではない。
• ④ 図からは、すべての組織が必ず親組織と子組織の両方を持つとは読み取れない(最上位には親がなく、最下位には子がない)。
• ⑤ 多重度(1対2など)は、図には示されておらず、1対2と読み取ることはできない。

覚えるべきポイント

同一エンティティ間のリレーションシップは再帰(自己参照)リレーションシップで、組織の階層や部品構成、社員の上司・部下などを表す。役割名(親・子)でどちら側かを区別する。
