材料の引張試験について、荷重-伸び線図、弾性と塑性、引張強さに関する空欄補充問題。荷重を取り除いたとき完全に復元する性質(弾性)と復元しない性質(塑性)の区別が必要。

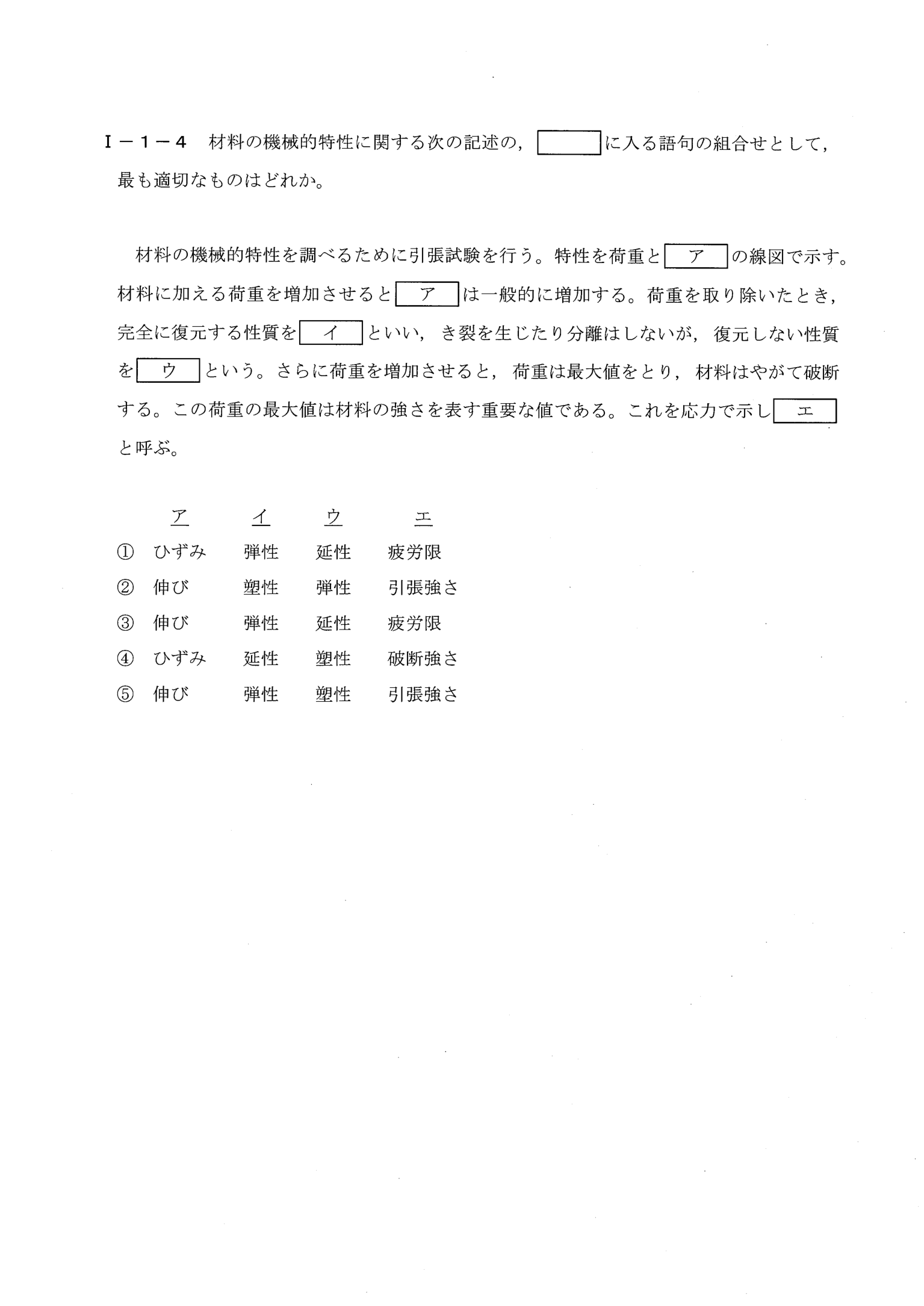

引張試験に関する記述の空欄(線図の横軸、完全に復元する性質、復元しない性質、最大荷重を応力で示したもの)を補充する問題。
① 引張試験の用語: 荷重−伸び線図、荷重を除くと元に戻る=弾性、戻らない=塑性、最大荷重を応力で表したもの=引張強さ
② ア=伸びで②③⑤。イ=弾性・ウ=塑性で⑤
③ ⑤
引張試験では、特性を荷重と「伸び」(ア)の線図で示す。荷重を取り除いたとき完全に復元する性質を「弾性」(イ)といい、き裂を生じたり分離はしないが、復元しない性質を「塑性」(ウ)という。さらに荷重を増加させると荷重は最大値をとり、材料は破断する。この荷重の最大値を元の断面積で割って応力で示したものを「引張強さ」(エ)と呼ぶ。したがってア=伸び、イ=弾性、ウ=塑性、エ=引張強さの⑤が正しい。
引張試験の荷重-伸び線図では、弾性域(荷重を除くと元に戻る)と塑性域(永久変形が残る)に分かれる。最大荷重を元の断面積で割った応力が引張強さ(引張強度)である。延性は破断までに大きく塑性変形できる性質である。
キーワード: 引張試験、弾性、塑性、引張強さ、材料の機械的特性、設計・計画
同じ問題が計2回出題されています(平成29年度、令和5年度)。
