引張試験における荷重-伸び線図、弾性・塑性変形の定義、荷重の最大値に対応する公称応力(引張強さ)についての空欄補充問題。

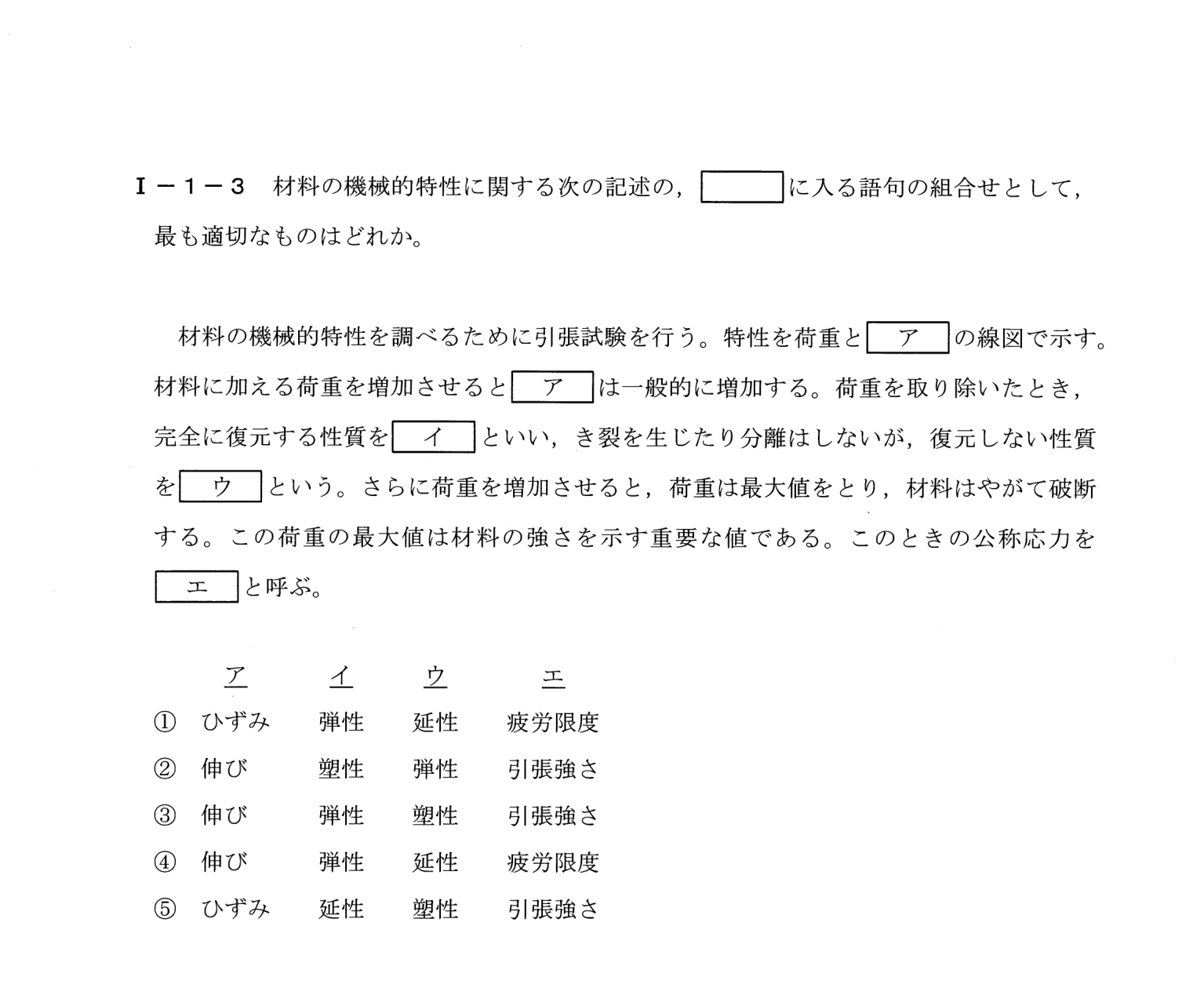

材料の機械的特性を調べる引張試験について、荷重と何の関係を線図で示すか、荷重を取り除いたときに完全に復元する性質・復元しない性質の名称、荷重の最大値に対応する公称応力の名称を問う問題。
① 引張試験: 荷重と「伸び」の線図。荷重を除くと元に戻る=弾性、戻らない=塑性。最大荷重のときの公称応力=引張強さ
② イ=弾性・ウ=塑性の組は①③④だが、①④はウが延性。エ=引張強さ(疲労限度は繰返し荷重の話)
③ ③
引張試験では荷重と伸びの関係を線図(荷重-伸び線図)で示す。荷重を取り除いたときに完全に復元する性質を弾性といい、復元しない性質を塑性という。さらに荷重を増加させ、荷重が最大値をとるときの公称応力(荷重の最大値を試験片の元の断面積で割った値)は引張強さと呼ばれる。したがってア=伸び、イ=弾性、ウ=塑性、エ=引張強さの組合せである③が正しい。
引張試験における荷重-伸び線図では、荷重を取り除いたときに元の形状に完全に戻る性質が弾性、戻らずに変形が残る性質が塑性と呼ばれる。荷重(または応力)が最大値をとるときの公称応力は引張強さと呼ばれ、疲労限度(繰り返し荷重に対する強さの指標)とは異なる概念である点に注意する。
