令和元年度 I-1-3

解説

この問題で問われていること

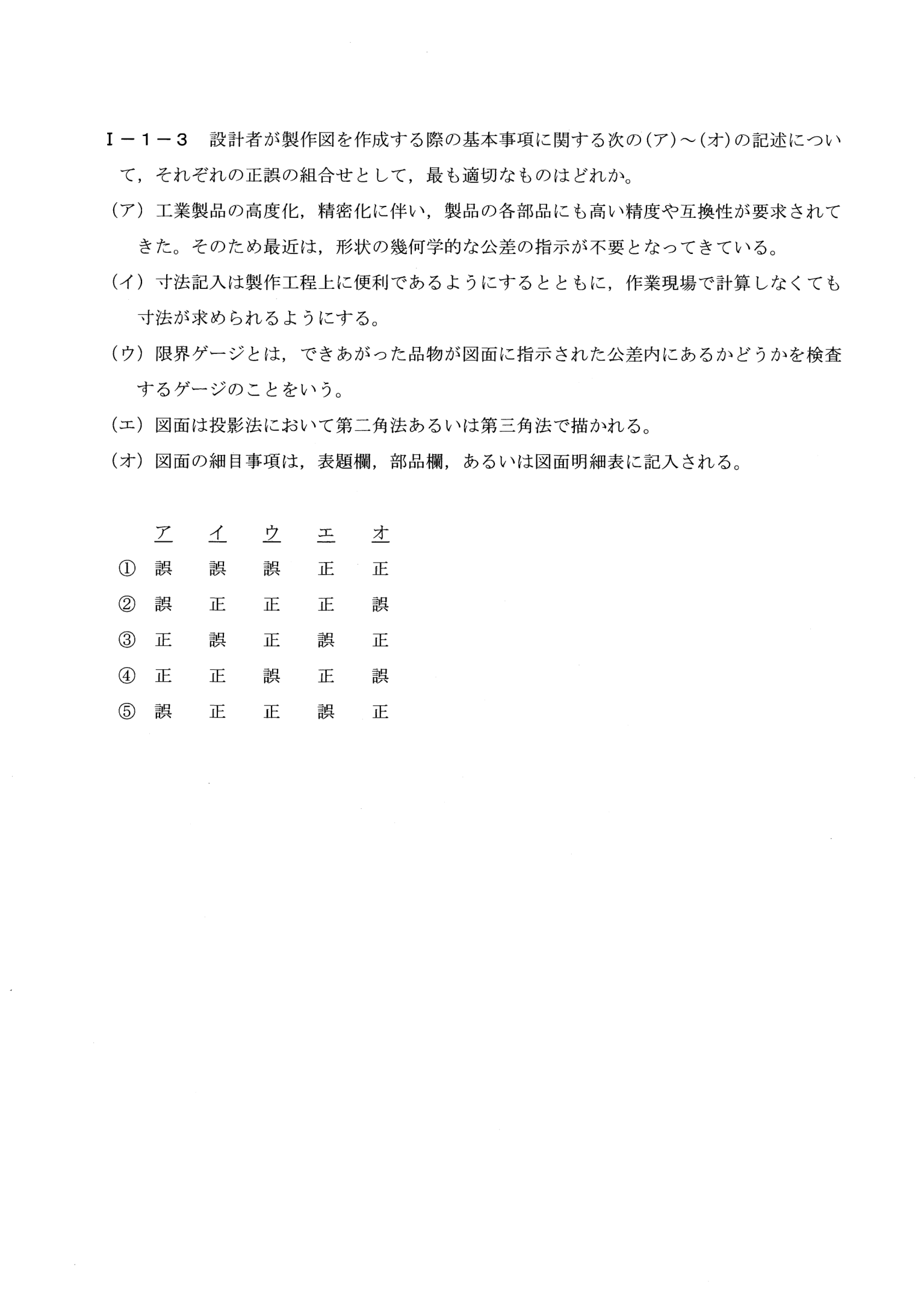

設計者が製作図を作成する際の基本事項に関する5つの記述(ア)〜(オ)の正誤の組合せを選ぶ問題。

解き方

① 製図の基本: 精度・互換性が求められるほど幾何公差の指示は必要になる。投影法は第一角法か第三角法(第二角法・第四角法は使わない)
② ア(幾何公差が不要)誤、エ(第二角法)誤 → この組合せは⑤だけ
③ 誤・正・正・誤・正(⑤)

正解が正しい理由

(ア)高い精度や互換性が求められるほど、形状の幾何公差の指示は重要になっており、「不要となってきている」は誤り。(イ)寸法記入は製作工程に便利なようにし、作業現場で計算しなくても寸法が求められるようにするのが原則で、正しい。(ウ)限界ゲージは、できあがった品物が公差内にあるかを検査するゲージで、正しい。(エ)製図の投影法は第一角法か第三角法(JISでは第三角法が基本)で、第二角法は用いないため誤り。(オ)図面の細目事項は表題欄、部品欄、図面明細表に記入され、正しい。したがって誤・正・正・誤・正の⑤が正しい。

各選択肢について

• ① イ・ウを誤としている点が誤り。
• ② エを正、オを誤としている点が誤り。
• ③ アを正、イを誤としている点が誤り。
• ④ アを正、ウを誤、エを正、オを誤としている点が誤り。
• ⑤ 誤・正・正・誤・正の組合せが正しく、これが正答。

覚えるべきポイント

製図の投影法は第一角法か第三角法で、第二角法は使わない。精度・互換性の要求が高まるほど幾何公差の指示は重要になる。
