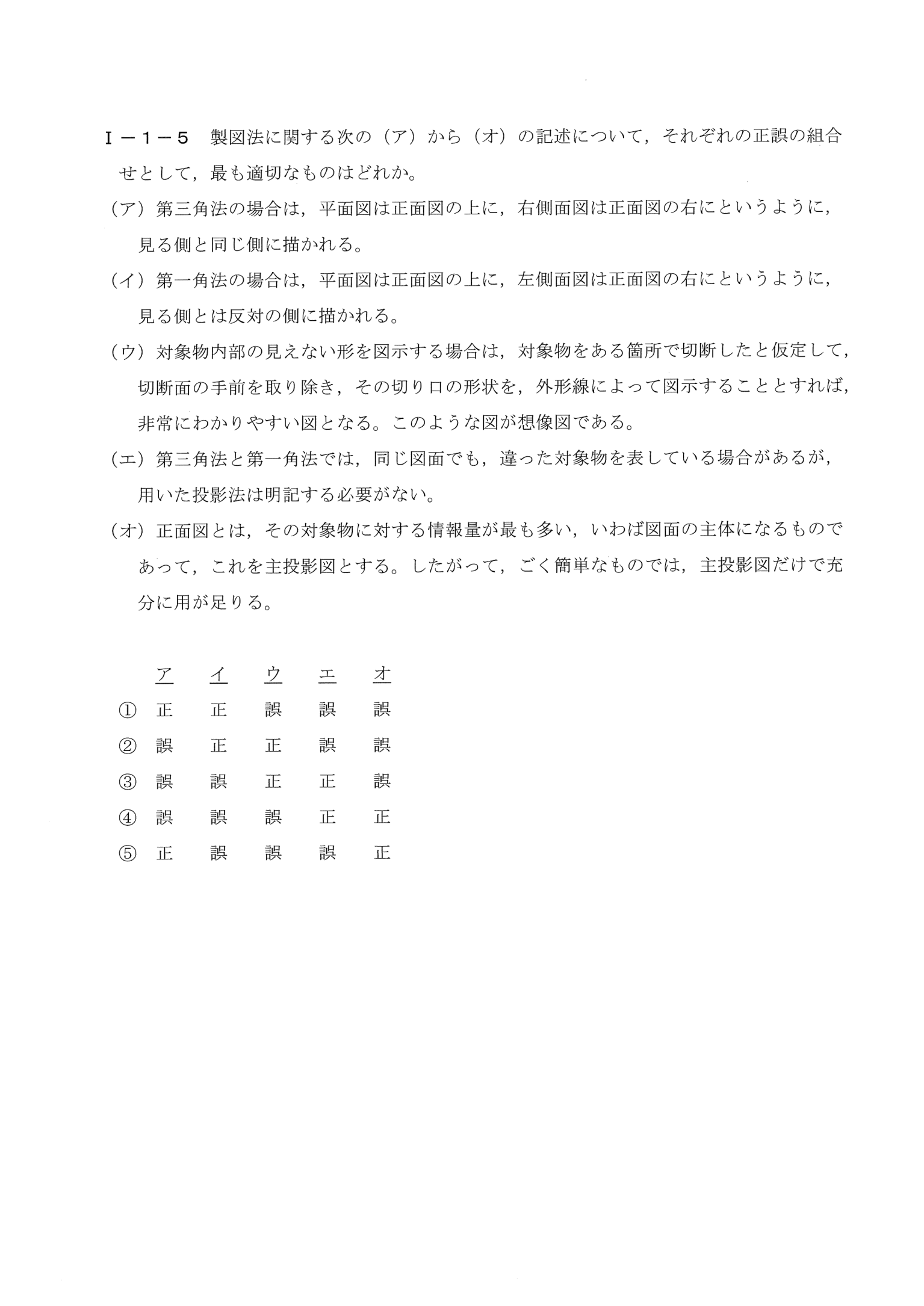

令和2年度 I-1-5

解説

この問題で問われていること

第三角法・第一角法における投影図の配置(ア・イ)、対象物内部を図示する図の名称(ウ)、投影法の明記の要否(エ)、正面図(主投影図)の役割(オ)に関する5つの記述の正誤を判定する問題。

解き方

① 第三角法=見た側と同じ側に描く(平面図は正面図の上)、第一角法=反対側(平面図は正面図の下)。切り口を描く図は断面図。投影法は必ず明記する
② ア正で①⑤。イは第一角法なのに「平面図は正面図の上」で誤 → ⑤
③ 正・誤・誤・誤・正(⑤)

正解が正しい理由

(ア)第三角法では、投影面が観察者と対象物の間にあるため、各投影図は見た側と同じ側に描かれる(平面図は正面図の上、右側面図は正面図の右)。これは正しい。(イ)第一角法では対象物が観察者と投影面の間にあるため、各投影図は見た側とは反対の側に描かれるはずであり、上から見た平面図は正面図の「下」に描かれるべきところ、「平面図は正面図の上に」としている点が「見る側とは反対の側」という原則と矛盾しており誤り。(ウ)対象物を切断してその切り口を図示する図は「断面図」と呼ばれるものであり、「想像図」ではないため誤り。(エ)第一角法と第三角法では同じ図面が異なる対象物を表しうるため、用いた投影法を明記することは非常に重要であり、「明記する必要がない」とする記述は誤り。(オ)正面図が対象物に関する情報量が最も多い主投影図であり、簡単なものでは主投影図だけで用が足りるという記述は正しい。したがってア=正、イ=誤、ウ=誤、エ=誤、オ=正の組合せである⑤が正しい。

各選択肢について

• ① イが「正」となっている点が誤り。第一角法での平面図は正面図の下に描かれるべきであり、「上に描かれ、見る側と反対」という記述は矛盾している。
• ② アが「誤」となっている点が誤り。第三角法で見た側と同じ側に投影図を描くという記述は正しい原則である。
• ③ アが「誤」、エが「正」となっている点が誤り。第三角法の説明は正しく、また投影法の明記は必要である。
• ④ アが「誤」、オが「誤」となっている点が誤り。第三角法の説明、および正面図が主投影図であるという説明はいずれも正しい。
• ⑤ ア=正・イ=誤・ウ=誤・エ=誤・オ=正の組合せが製図法の正しい理解と一致しており、これが正答。

覚えるべきポイント

第一角法では投影図は見た側と反対の側に描かれる(上から見れば正面図の下に平面図)。対象物を切断して切り口を図示する図は断面図であり、想像図(パース図等のイメージ図)とは異なる。同じ図面が投影法によって異なる対象物を表しうるため、第一角法・第三角法いずれを用いたかを明記することは製図の基本ルールである。
