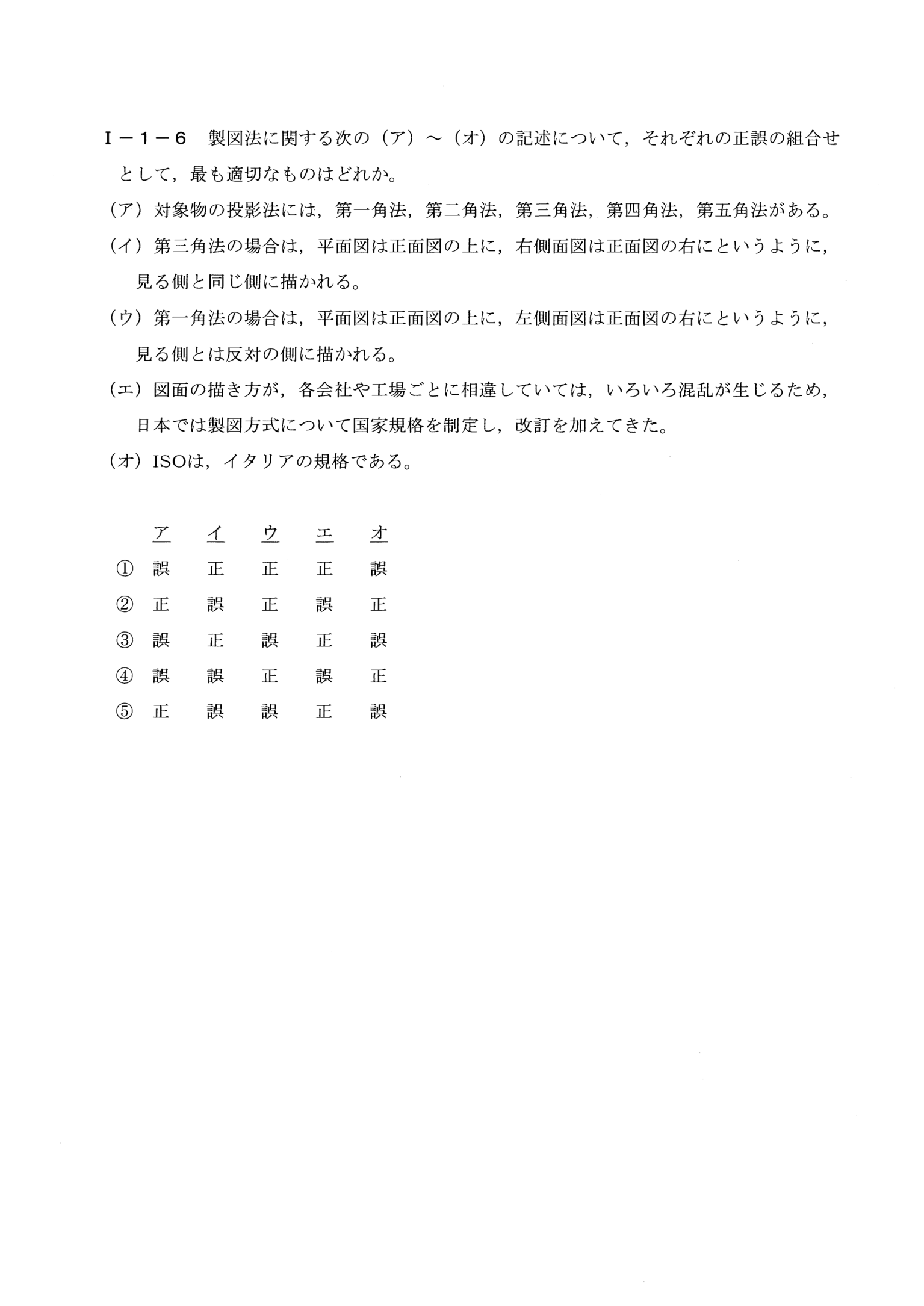

令和3年度 I-1-6

解説

この問題で問われていること

対象物の投影法の種類(ア)、第三角法・第一角法における図の配置(イ・ウ)、製図方式の国家規格制定(エ)、ISOの位置づけ(オ)に関する5つの記述の正誤を判定する問題。

解き方

① 投影法は第一角法〜第四角法の4つ。第三角法=見た側と同じ側に描く(平面図は正面図の上)、第一角法=反対側に描く(平面図は正面図の下)。ISOは国際標準化機構
② ア誤で①③④。イ正で①③。ウは第一角法なのに「平面図は正面図の上」で誤 → ③
③ 誤・正・誤・正・誤(③)

正解が正しい理由

(ア)対象物の投影法(第一角法・第三角法などの区分)は、平面を2つの直交する平面で4つに分けた象限(角)に基づくため、第一角法から第四角法までの4種類であり、「第五角法」というものは存在しないため誤り。(イ)第三角法では、投影面が観察者と対象物の間にあるため、平面図は正面図の上に、右側面図は正面図の右にというように、見た側と同じ側に描かれる。これは正しい。(ウ)第一角法では対象物が観察者と投影面の間にあるため、各投影図は見た側とは反対の側に描かれる(例えば上から見た平面図は正面図の下に描かれる)。この記述は「見る側とは反対の側に描かれる」という原則自体は正しいが、「平面図は正面図の上に」という具体例がこの原則と矛盾しており(第一角法では平面図は正面図の下に描かれるべき)、記述全体としては誤りである。(エ)図面の描き方が各社ばらばらだと混乱が生じるため、日本では製図方式についてJIS(日本産業規格)を制定し改訂を重ねてきたというのは事実であり正しい。(オ)ISO(国際標準化機構)はスイスのジュネーブに本部を置く国際的な標準化機関であり、イタリアの規格ではないため誤り。したがってア=誤、イ=正、ウ=誤、エ=正、オ=誤の組合せである③が正しい。

各選択肢について

• ① アが「誤」で正しいが、ウが「正」となっている点が誤り。第一角法では平面図は正面図の下に描かれるべきであり、「上に」とする記述は原則と矛盾している。
• ② アが「正」となっている点が誤り。投影法の角法は4種類(第一角法〜第四角法)であり、第五角法は存在しない。
• ③ ア=誤・イ=正・ウ=誤・エ=正・オ=誤の組合せがそれぞれの事実と一致しており、これが正答。
• ④ イが「誤」、オが「正」となっている点が誤り。第三角法の説明(見た側と同じ側に描く)は正しく、ISOはイタリアの規格ではない。
• ⑤ アが「正」となっている点が誤り。角法の種類は第一角法から第四角法までの4種類であり、第五角法というものは存在しない。

覚えるべきポイント

投影法の角法は第一角法から第四角法までの4種類であり、第五角法は存在しない。第三角法は見た側と同じ側に投影図を配置し、第一角法は見た側と反対の側に配置する(第一角法の平面図は正面図の下に描かれる)という違いを正確に区別しておく。またISOは特定の国の規格ではなく国際標準化機構という国際機関である。
